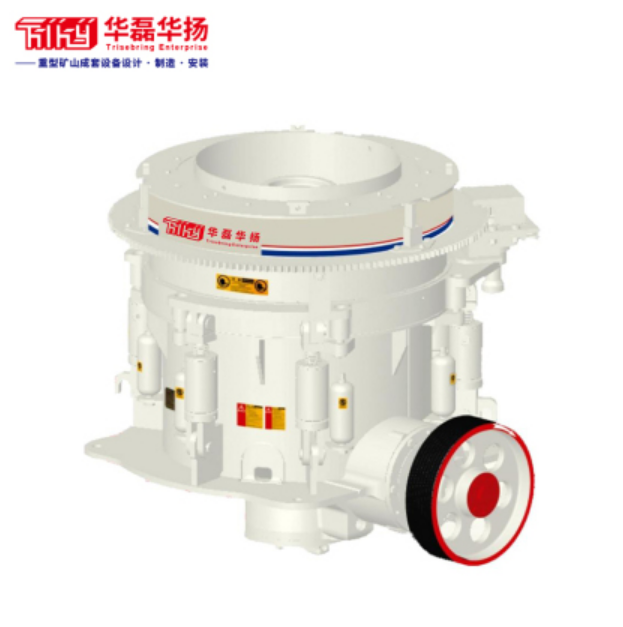

SY液压圆锥破碎机产品信息

SY液压圆锥破碎机产品信息



产品介绍

华磊华扬高效液压圆锥破碎机是上海世冶机械引进,结合目前国际上可利用金属材料的性能而设计的一种高效破碎机。由于的优化结构,*的破碎原理和多点分层的液压系统,高效液压圆锥破碎机具有石子质量好、效率高、生产能力大以及整体性能稳定等特点。适用中细碎普氏硬度≤516的各种矿石和岩石,如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等,广泛应用于金属与非金属矿、水泥厂,砂石冶金等行业。



特点

结构新颖、简单合理、运转平衡、 运行成本低.

圆锥破驱动轴两端装有圆锥滚子轴承,动力驱动由重载锥齿轮完成.

圆锥破均有内、外铜质套(即内、外铜),一个钢质的球面座和一个球面铜。防尘圈由放置在球面座内的弹簧浮起,在机器运转过程中起调节作用。

圆锥破均包含液压调整机构,便于快速调整圆锥破排料口大小.

圆锥破提供液压氮气瓶释放保护。

圆锥破采用一套外置的包括油泵、油箱、管路的润滑系统。当油温过高或油流速过慢时将自动关闭破碎机.



高强度、坚固的结构

广东华扬SY液压圆锥破碎机本体为箱形铸钢件整体结构,在重载部位高应力点设有加强筋。


有限元分析和CAD技术

SY液压圆锥破碎机是利用现代 CAD技术进行设计的,且所有型号都经有限元技术分析,以确保内部应力水平在合适的范围内,最终使WL 系列高效复合圆锥破具有结构强度高、设备稳定运行的特点。



高可靠性和实用性源于精细的设计

SYC液压圆锥破碎机水平传动轴两端用圆锥滚子轴承替代了老式弹簧圆锥破的水平轴铜套,转速大幅提高。锥体蕊和球面座之间放置防尘圈,迷宫式密封圈中充 满润滑油,防尘圈由放置在球面座内的弹簧浮起,有效防止粉尘侵入。采用电动自动润滑系统,润滑系统也跟主马达相互连结 ,若压力不足或温度过高时 ,主机马达会立即停止,以保护主机不受损坏。



高产量、齿板磨耗低更易更换

华扬机械SYC液压圆锥破碎机具有良好的破碎腔形,增加了有效破碎面,主轴摆动次数大幅提高确定了SY圆锥破碎机比 老式圆锥破增加了1/3 的产量,还有利于获得细粒级和均匀立方体产品。全部用数控立柱车床加工出的锥体蕊和破碎壁紧密结合,更换齿板时快速简单,不需要填充环氧树脂,大大节约了 维修时间,减少了工人劳动强度。层压破碎原理以及优化设计的破碎壁、扎臼璧使用寿命大大提高。传统的圆锥破腔型,进料口小,破碎面有限,产量低,针片状产 品含量高。锥体蕊和破碎壁之间需填充环氧树脂,不易更换,故障率高,加大了停机时间,运行不可靠。



液压氮气瓶释放保护装置

可靠的安全装置锁固油压缸搭载氮气瓶使用, 可以让无法破碎的物体通过机器, 而不对机器产生损害。



液压调整机构

SYC液压圆锥破碎机包含液压调整机构,便于快速调整破碎机排料口大小,还可迅速清理破碎腔,大大减少停机时间。



工作原理

SYC液压圆锥破碎机工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近 又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。
